Монтаж воздушных линий в Москве и Московской области

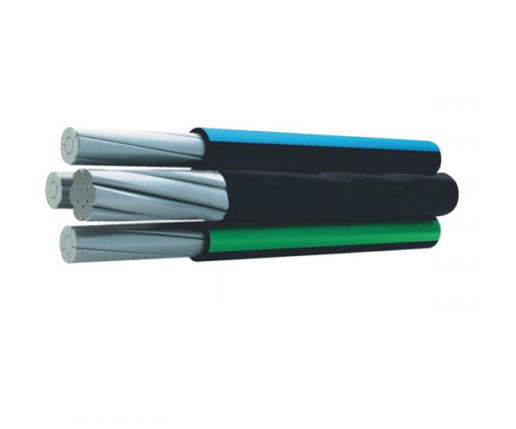

Монтаж осуществляется согласно типовым альбомам. В качестве опор в основном используются железобетонные стойки СВ 95. Также могут применяться стальные оцинкованные опоры. В линии 0,4 кВ используется самонесущий изолированный провод типа СИП-2. Сечение провода определяется расчетами исходя из мощности, протяженности линии, количества подключений и нагрузки. Для крепления СИП на опоре используется линейная арматура которая закрепляется на опоре при помощи металлической ленты. Заземление опор производится согласно проекту.

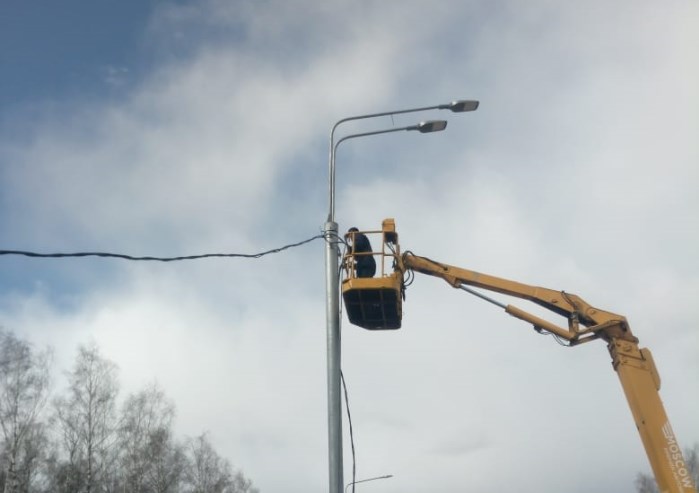

Опоры воздушной линии 0,4 кВ можно использовать для организации уличного освещения. Светильники крепятся на специальный кронштейн. Для питания светильников используется СИП-2 с дополнительным проводом для освещения, или протягивается отдельный провод.

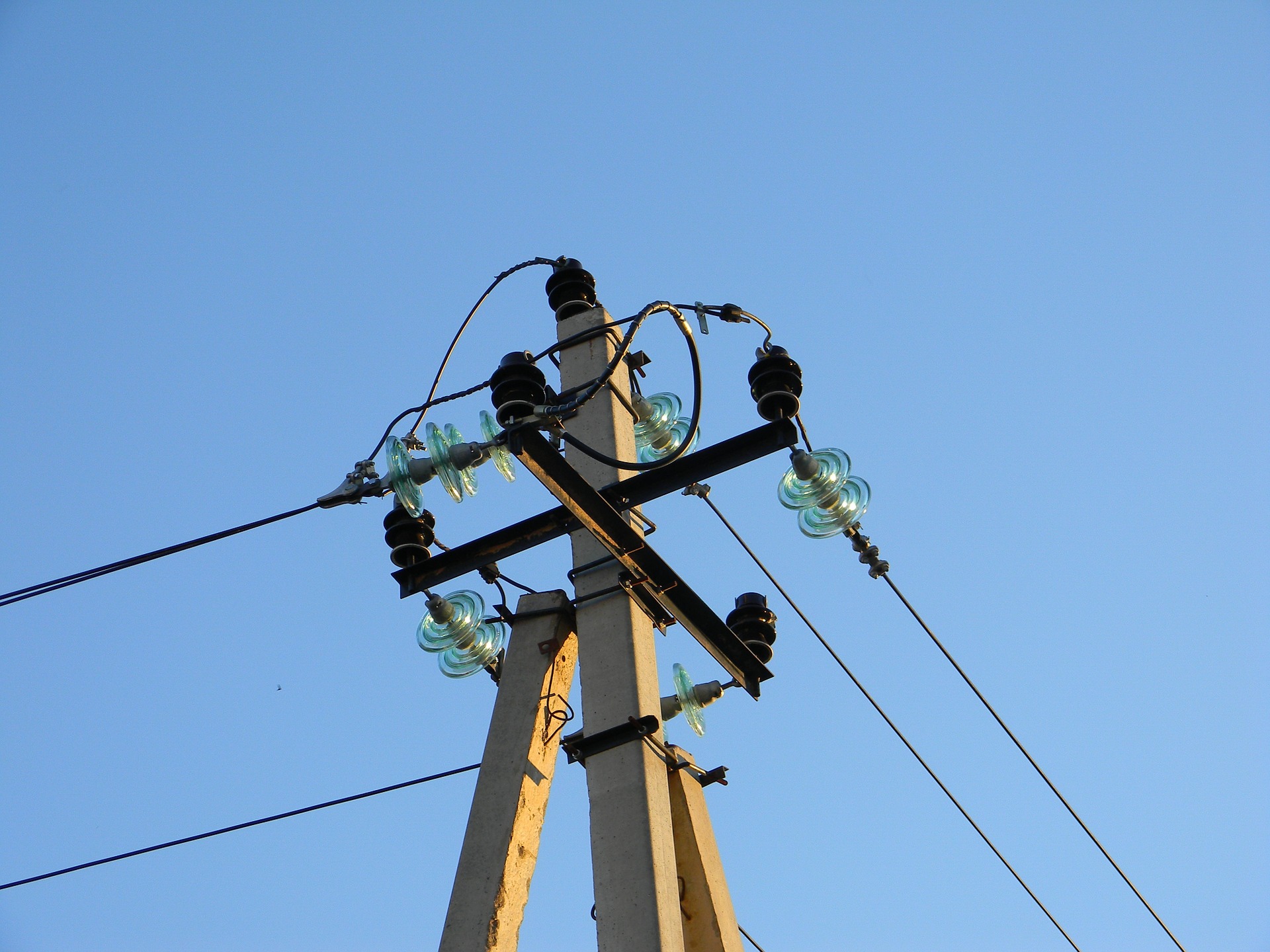

Монтаж осуществляется согласно типовым альбомам. В качестве опор в основном используются железобетонные стойки СВ 110. В линии 6-10 кВ используется самонесущий изолированный провод типа СИП-3. Для крепления провода на опоры устанавливаются специальные металлоконструкции (траверсы). На них размещается линейная арматура для линий 6-20 кВ, при помощи которой крепится провод СИП. Для защиты от грозовых перенапряжений на каждой опоре устанавливается разрядник (РДИП или аналог). Также при необходимости на опоры может быть установлено высоковольтное оборудование: линейный разъединитель (РЛНД, РЛК), пункт коммерческого учета(ПКУ), предохранители, ограничители перенапряжения. Заземление опор производится согласно проекту.

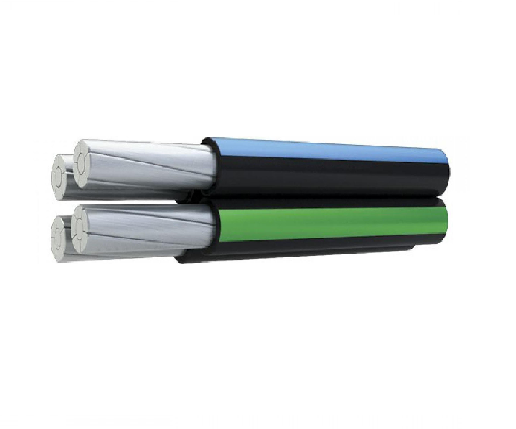

Для монтажа ВЛ используется самонесущий изолированный провод (СИП). Компания “ЭнергоСтрой” выполняет работы монтажу провода СИП при строительстве ВЛ.

Установка опор - важный этап строительства ЛЭП, от которого напрямую зависит качество всей строящейся линии. ООО «ЭнергоСтрой» - устанавливает опоры ВЛ согласно действующим нормам и правилам, что гарантировано, увеличивает срок службы воздушных линий.

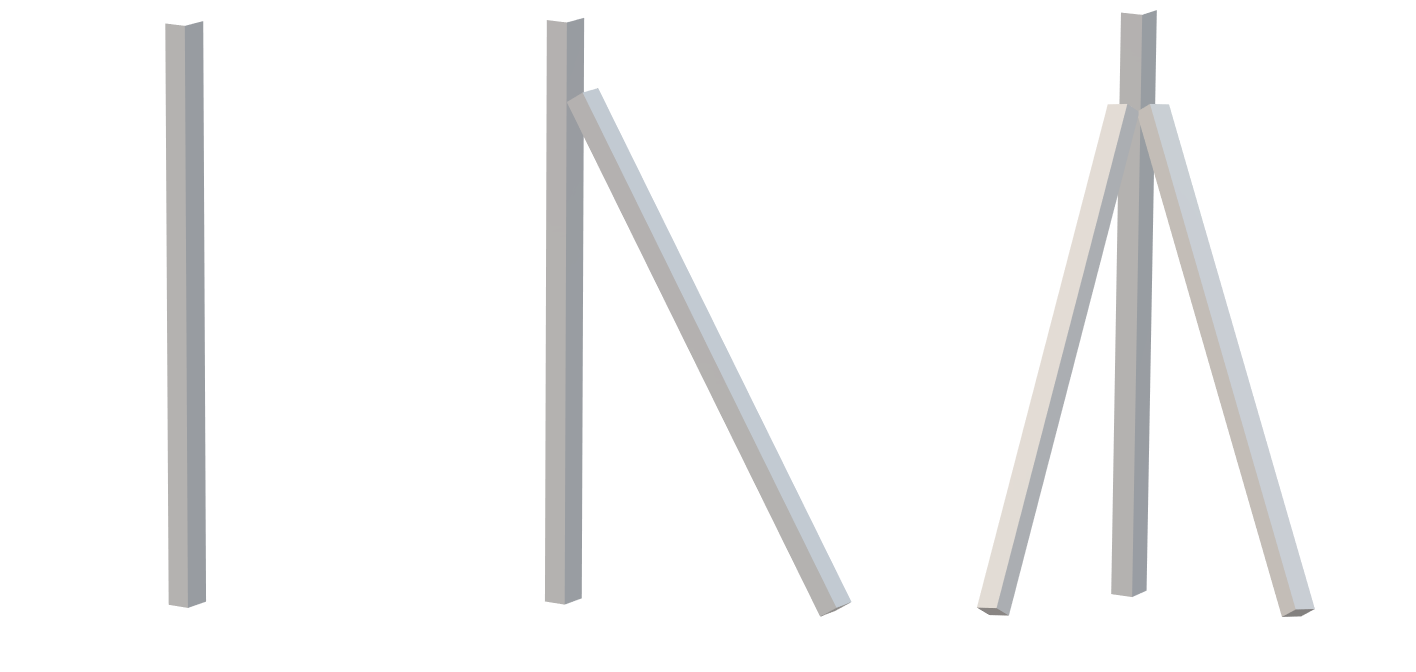

Для строительства воздушной линии (ВЛ) ВЛ 0,4 кВ в основном используются железобетонные стойки СВ 95, высотой 9,5 метров. Для строительства высоковольтных ВЛ 6 кВ и ВЛ 10 кВ используются железобетонные стойки СВ 105, СВ 110, 10,5 и 11 метров в высоту . Опоры ЛЭП делятся на несколько типов:

• промежуточные
• анкерные
• угловые

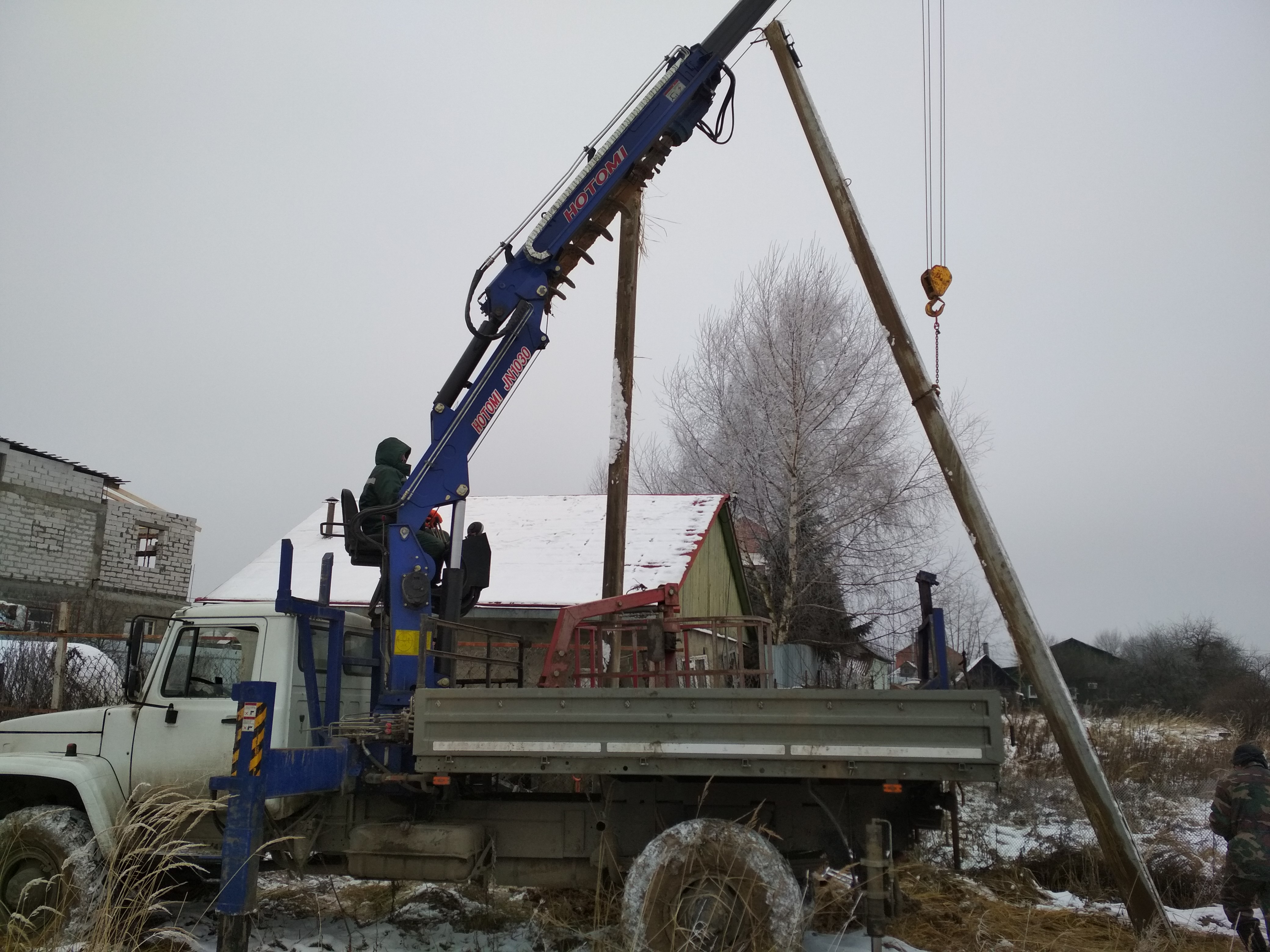

Железобетонные опоры устанавливается в скважины глубиной 2,5 метра. Количество опор, их тип и место установки, определяется проектировщиком или инженером во время обследования. Для установки столбов при строительстве воздушных линий применяются бурокрановые машины, манипуляторы, ямобуры. Средняя скорость установки железобетонных опор 10 шт. за 1 смену. Важным фактором при строительстве ВЛ является наличие подъездных путей к месту установки столбов. При монтаже ЛЭП через болота требуется использование специальной вездеходной техники.
