Монтаж трансформаторных подстанций

СТП столбовая трансформаторная подстанция - Монтаж СТП производится на одной железобетонной опоре. Трансформатор монтируется на специальной металлической площадке без дополнительной защиты. На высоковольтной линии, до трансформатора, устанавливается разъединитель типа РЛНД. Для защиты трансформатора так же устанавливаются ограничители перенапряжения и плавкие вставки. Данный тип подстанций не требует строительства фундамента и является самым компактным и малобюджетным вариантом ТП. Все источники высоковольтного напряжения находятся на недоступной высоте, поэтому установка ограждений не требуется. Возможно установить только 1 трансформатор. Есть ограничения по мощности и типу трансформатора. Количество отходящих фидеров ограниченно малыми габаритами РУ-0,4 кВ. Такой тип подстанций подойдет для маломощных объектов до 63кВА.

МТП мачтовая трансформаторная подстанция – Монтаж МТП производится на двух железобетонных опорах. Трансформатор монтируется на металлоконструкциях между опорами. Для обслуживания трансформатора предусмотрена площадка с ограждением. Для защиты трансформатора устанавливаются ограничители перенапряжения и плавкие вставки. Данный тип подстанций не требует строительства фундамента, но он мене компактный чем СТП. Максимальная мощность устанавливаемых трансформаторов составляет 250 кВА. Две железобетонные опоры позволяют установить несколько щитов с рубильниками для подключения дополнительных фидеров. Данный вид подстанций нашел свое широкое применение для электроснабжения небольших поселков и предприятий в Московской области.

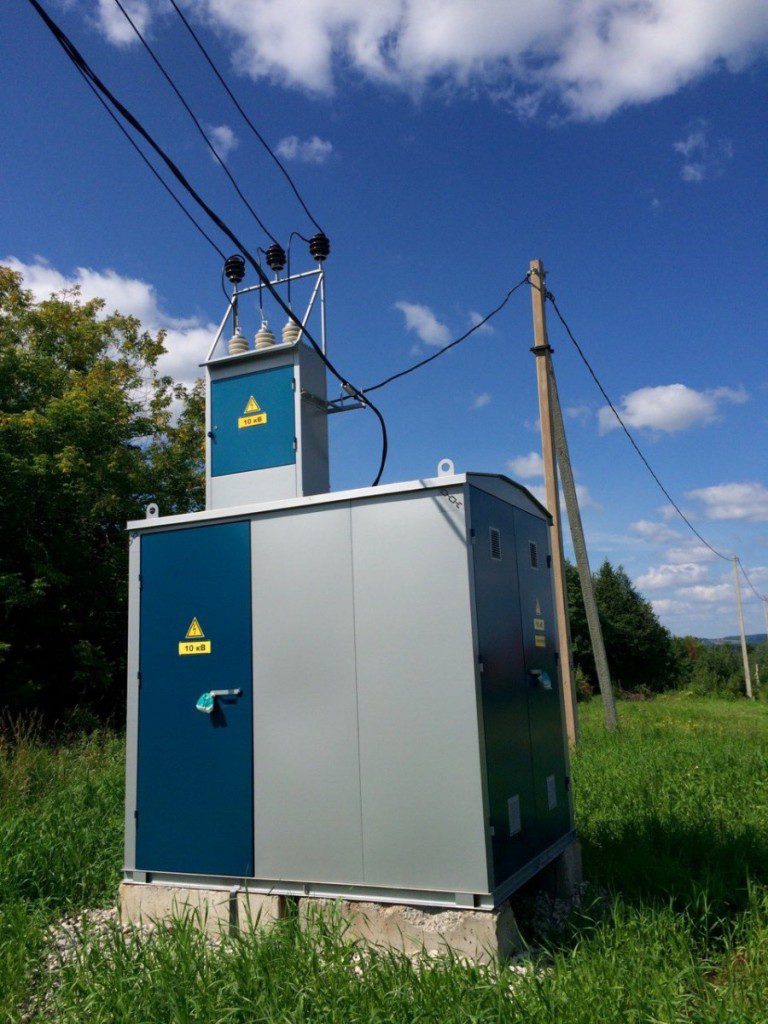

КТП киосковые трансформаторные подстанции – Монтаж КТП производится на фундамент из бетонных блоков. Некоторые КТП устанавливаются на железобетонные приставки. Корпус КТП металлический. Трансформатор располагают внутри КТП. Специальные секции позволяют установить дополнительную защиту со стороны высокого напряжения. Так же есть возможность встроить ПКУ(пункт коммерческого учета по высокой стороне напряжения). Конструкция КТП меняется в зависимости от типа входящей и отходящей линий. В секциях КТП по необходимости можно установить, обогрев оборудования, в том числе такие подстанции могут быть двухтрансформаторными, обеспечивающими вторую категорию электроснабжения, с АВР между секциями, с общей установленной мощностью более 2МВА, поэтому цена на такую подстанцию может варьироваться в широком диапазоне от 300 000руб до 9000000 руб.

БКТП блочные комплектные трансформаторные подстанции – БКТП либо доставляются на объект целиком, либо отдельными блоками и собираются на месте. Корпус БКТП выполняется из бетона, сандвич-панелей или металла. В подстанцию устанавливается силовые трансформаторы, устройства защиты, устройства управления, распределительные устройства, отопления и другие вспомогательные сооружения. БКТП используют для электроснабжения городских жилищно-коммунальных зон, промышленных объектов, крупных зон индивидуальной застройки.
