Выбор сечения провода СИП
СИП — самонесущий изолированный провод, используемый на воздушных линиях электропередачи для передачи энергии от опоры до подключаемого объекта. По дому такой провод прокладывать нельзя — его изоляция не предназначена для внутренней электропроводки. Главное преимущество СИП — высокая механическая прочность несущей жилы: провод выдерживает значительные ветровые и снеговые нагрузки и тянется пролётами между опорами без дополнительных тросов.
Конструкция и особенности
СИП состоит из скрученных в жгут жил с изоляцией из светостабилизированного полиэтилена, устойчивого к ультрафиолету и перепадам температур. Разновидности провода различаются материалом несущей жилы и конструкцией:
- материал токопроводящих и несущей жилы
- количество жил и их сечение
Все характеристики указываются в маркировке провода — это первое, на что нужно смотреть при подборе кабеля под конкретную задачу.

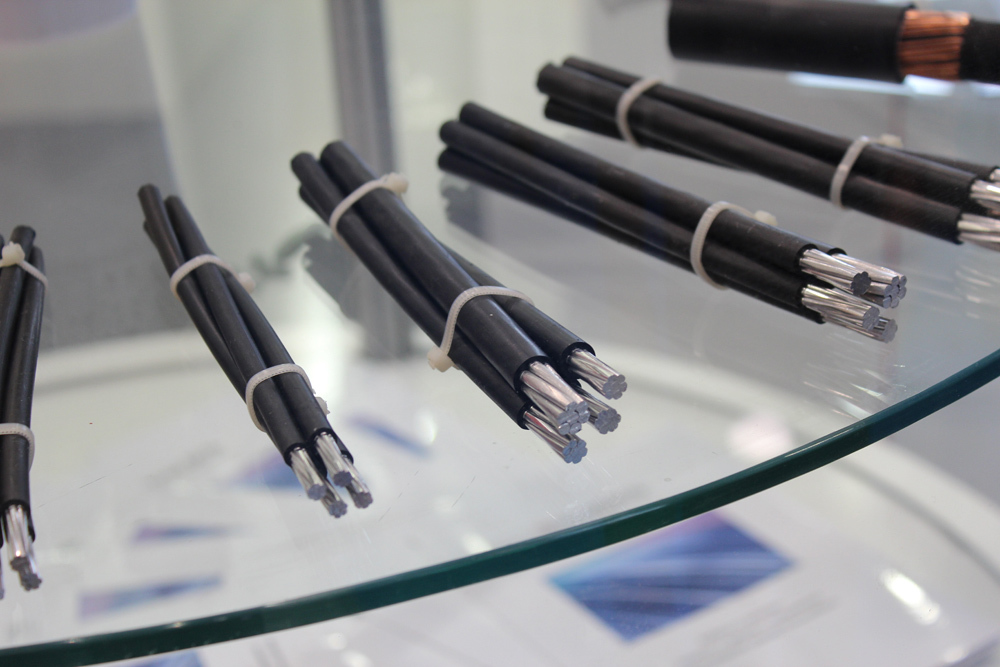

Из чего состоит провод СИП
В конструкции СИП можно выделить:
- токопроводящие алюминиевые жилы
- несущую жилу (стальную или из алюминиевого сплава)
- изоляцию из светостабилизированного полиэтилена
Изоляция жил не разрушается под воздействием солнечного света. Несущая жила обычно совмещена с нулевым проводником — вокруг неё скручиваются остальные токопроводящие жилы. У некоторых марок изоляция фазных жил имеет дополнительную маркировку:
- СИП (Н) – не поддерживает горение
- СИП (Г) – влагостойкое исполнение
- СИП (НГ) – не поддерживает горение и влагостойкое
Марки провода СИП
По конструкции различают следующие марки:
- СИП-1 — четыре жилы, одна из которых (нулевая) стальная и несущая;
- СИП-2 — аналог СИП-1, но нулевая несущая жила также изолирована;
- СИП-3 — одножильный провод со стальным несущим сердечником в алюминиевой оболочке, применяется на линиях 6-20 кВ;
- СИП-4 — без отдельной несущей жилы, несколько одинаковых алюминиевых жил;
- СИП-5 — конструктивно близок к СИП-4, отличается усиленной изоляцией.
Как подобрать сечение
Сечение провода подбирается по суммарной мощности подключаемого оборудования с проверкой на допустимую длительную токовую нагрузку и потери напряжения на расчётной длине линии. Ориентировочно ток рассчитывается по формуле:
I = P / (U√³), где
P – суммарная потребляемая мощность;
I – расчётный ток;
U – номинальное напряжение сети.
На практике сечение нужно подбирать с запасом — заниженное сечение приводит к повышенным потерям и нагреву провода. ООО «ЭнергоСтрой» выполняет монтаж и ремонт провода СИП любых марок, включая расчёт сечения и потерь напряжения для конкретного объекта.
