Устройство фундамента электрической подстанции

Трансформаторная подстанция — комплектное электротехническое оборудование повышенной опасности, предназначенное для повышения или понижения напряжения перед транспортировкой по сетям и подачей потребителям. Подстанции применяются:

• в населённых пунктах;
• на промышленных предприятиях;
• на строительных площадках;
• на других объектах.

Изготовление и монтаж подстанций выполняется в соответствии с государственными стандартами и нормативной документацией. Строгие требования предъявляются и к фундаменту под трансформаторную подстанцию.

Особенности фундаментов ТП

Площадка для монтажа подстанции должна:

• иметь уклон для отвода осадков, грунтовых и поверхностных вод, а также масла при аварийном выбросе;
• находиться на расстоянии не менее 10 метров от зданий, сооружений и другого оборудования.

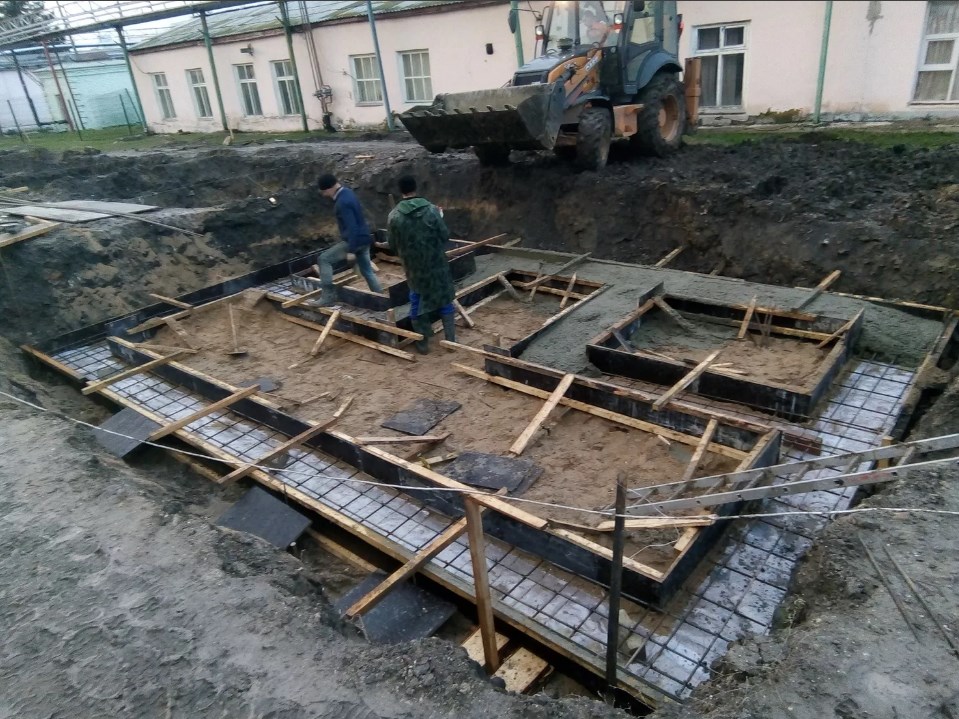

Фундамент должен иметь:

• надземную часть высотой от 20 см до 1,8 м;
• ровную горизонтальную поверхность;
• кабельные каналы для прокладки и подключения кабелей (при наличии кабельного ввода);
• приямок для сбора масла при установке подстанций с маслонаполненными трансформаторами;
• не менее четырёх опорных точек, расстояние между которыми не превышает 2 метра.

Фундаменты трансформаторных подстанций бывают разных видов.

Виды фундаментов

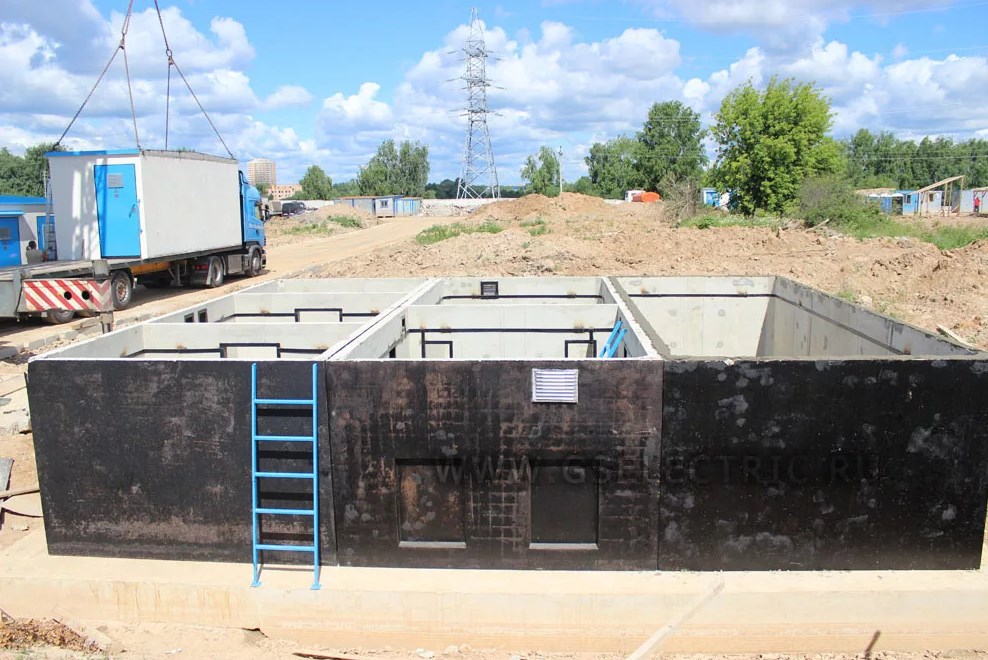

Наиболее распространённый тип — фундамент-лежень в форме перевёрнутой буквы «Т»: горизонтальная часть заглубляется в грунт, а на вертикальную стойку устанавливается оборудование подстанции. Чаще всего фундаменты для комплектных трансформаторных подстанций выполняются на железобетонных винтовых свайных основаниях.

Свайно-винтовые основания обеспечивают высокую несущую способность. При проектировании фундамента учитываются параметры грунта на площадке — проводятся технические и геотехнические исследования на агрессивность грунта и риск коррозии.

На основании этих данных определяются параметры винтовых свай для конкретного объекта:

• диаметр сваи;
• толщина стенки ствола;
• марка стали;
• диаметр лопастей;
• ширина, длина и количество лопастей.

Монтажные работы включают:

• выбор, подготовку и выравнивание площадки;
• разметку расположения опор;
• установку и закрепление опор.

Услуги компании «ЭнергоСтрой»

Монтаж фундамента под трансформаторную подстанцию можно заказать в компании «ЭнергоСтрой»:

• в штате — квалифицированные специалисты с допуском по 4-й и 5-й группам электробезопасности;
• компания поможет получить необходимую документацию в сетевой организации;
• работаем с физическими и юридическими лицами.

Работы выполняются согласно действующей технической и нормативной документации. Для заказа услуг можно подать заявку:

• по телефону, указанному на сайте;
• по электронной почте;
• обратившись в офис компании;
• через форму обратной связи на сайте.
